VEKA社製樹脂窓システム

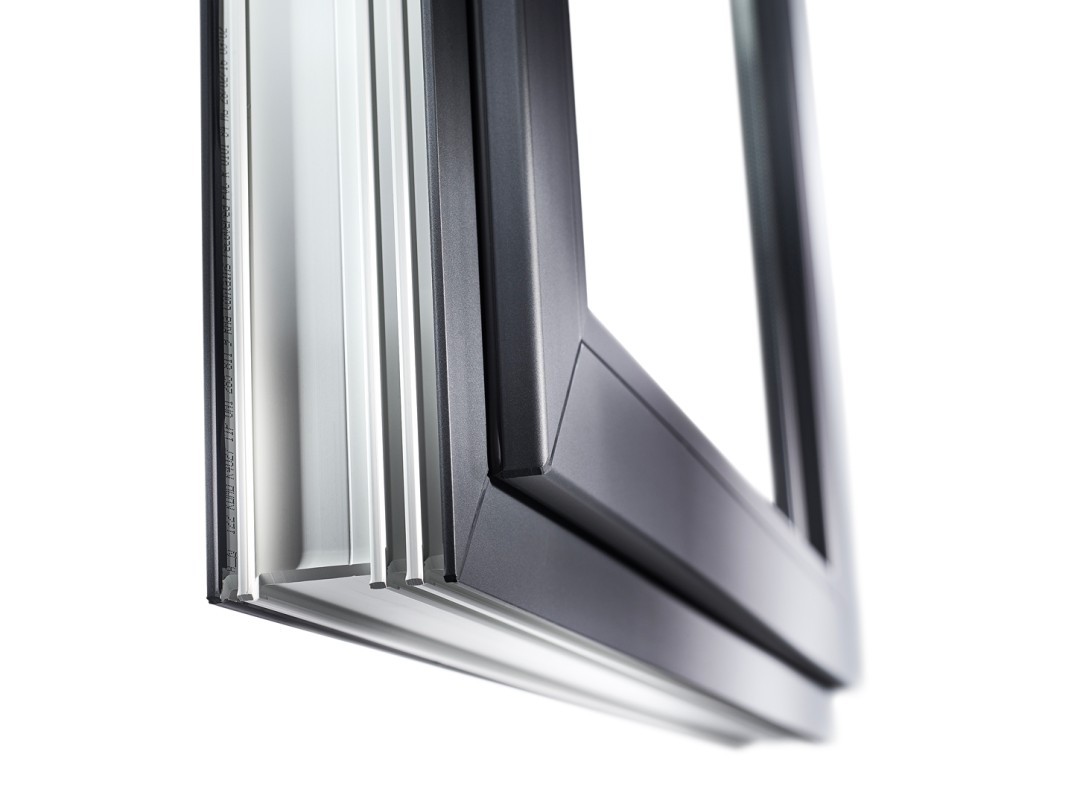

SOFTLINE AD70
VEKA社製 SOFTLINE AD70 は、見込み 70 mm の開き窓・FIX窓システムです。2段階のガスケット を搭載しています。
SOFTLINE AD70 には外開き窓と外開きドアが含まれており、AD70は最も汎用性の高い VEKA 窓システムのひとつとなっています。
- 窓枠熱貫流率 Uf = 1.3 W/m²K（スチール補強材込み）
- 枠見込み 70 mm：枠見込み軸最大 5 つのチャンバー
- ガラスの厚さ 21 mm - 35 mm
- ガラスの深さ 21 mm
- ドイツ規格 DIN EN 12608 最高等級 Class A
- 省エネ住宅に最適
ガラス種類ごとの熱貫流率（下記ガラス構成は抜粋）
開き窓（性能値算出用 標準サイズ 1.23 m × 1.48 m）
製品型番：AD70-Casement-Triple<Ug値>-<サッシ色>
| 窓全体 U値 | ガラス厚さ | ガラス構成例 | ガラス U値 |
|---|---|---|---|
| 1.3 W/m²·K | 33 mm | 5ssLow-E+9Ar+5ssLow-E+9Ar+5 | 0.95 W/m²·K |
| 1.5 W/m²·K | 33 mm | 5ssLow-E+9A+5ssLow-E+9A+5 | 1.23 W/m²·K |
製品型番：AD70-Casement-Double<Ug値>-<サッシ色>
| 窓全体 U値 | ガラス厚さ | ガラス構成例 | ガラス U値 |
|---|---|---|---|
| 1.24 W/m²·K | 30 mm | 6ssLow-E+18Ar+6（*） | 1.1 W/m²·K |
| 1.6 W/m²·K | 26 mm | 5ssLow-E+16Ar+5 | 1.6 W/m²·K |
| 1.8 W/m²·K | 22/24 mm | 5dsLow-E+12/14A+5 | 1.66 W/m²·K |
| 2.0 W/m²·K | 33 mm | 5+9A+5+9A+5 | 1.87 W/m²·K |
FIX窓（性能値算出用 標準サイズ 1.23 m × 1.48 m）
製品型番：AD70-FIX-Double<Ug値>-<サッシ色>
| 窓全体 Uw値 | ガラス厚さ | ガラス構成例 | ガラス Ug値 |
|---|---|---|---|
| 1.25 W/m²·K | 30 mm | 6ssLow-E+18Ar+6（*） | 1.1 W/m²·K |
| 1.6 W/m²·K | 26 mm | 5ssLow-E+16Ar+5 | 1.6 W/m²·K |
（* ウォームエッジスペーサー仕様）
